30CrMnSiA執(zhí)行標(biāo)準(zhǔn)：GBT 3077-2015合金結(jié)構(gòu)鋼在淬火加高溫回火狀態(tài)下具有較高的強(qiáng)度和韌性。淬透性不高，油淬時(shí)可以淬透25mm厚度的工件。為了提高該牌號(hào)的綜合力學(xué)性能，減少零件的淬火變形，尺寸15mm以下的棒材或厚度8mm以下的棒材可以使用等溫淬火，這樣可以獲得最好的強(qiáng)度和塑性配合，室溫沖擊韌性大大提高，但屈服度會(huì)有降低。30CrMnSiA的缺點(diǎn)是有回火脆性，脫碳傾向較大，橫向性能較差。焊接性能中等。冷變形塑性較好，切削加工性能好。在緊固件行業(yè)，該牌號(hào)可用于制造各類承受中等載荷的重要零件。該牌號(hào)有專門用于冷鐓加工的鉚螺料，牌號(hào)為ML30CrMnSiA。
范圍

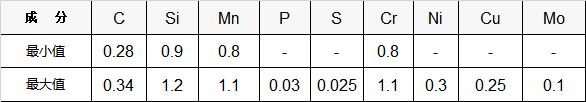

本標(biāo)準(zhǔn)規(guī)定了熱軋和鍛制的合金結(jié)構(gòu)鋼尺寸、外形、重量及允許偏差、技術(shù)要求、檢驗(yàn)方法、檢驗(yàn)規(guī)則、包裝、標(biāo)志和質(zhì)量證明書等。本標(biāo)準(zhǔn)適用于直徑或厚度不大于250mm的合金結(jié)構(gòu)鋼棒材。經(jīng)供需雙方協(xié)商，也可供應(yīng)直徑或厚度大于250mm的合金結(jié)構(gòu)鋼棒材。本標(biāo)準(zhǔn)所規(guī)定牌號(hào)的化學(xué)成分亦適用于鋼錠、鋼坯及其制品30CrMnSiA 化學(xué)元素成分含量(%)
① 本標(biāo)準(zhǔn)中規(guī)定帶A字標(biāo)志的牌號(hào)僅能作為高級(jí)優(yōu)質(zhì)鋼訂貨，其他牌號(hào)按優(yōu)質(zhì)鋼訂貨；
③ 統(tǒng)一數(shù)字代號(hào)系根據(jù)GB/T17616規(guī)定列入，優(yōu)質(zhì)鋼尾部數(shù)字為2，高級(jí)優(yōu)質(zhì)鋼（帶A鋼）尾部數(shù)字為3，特級(jí)優(yōu)質(zhì)鋼（帶E鋼）尾部數(shù)字為6。

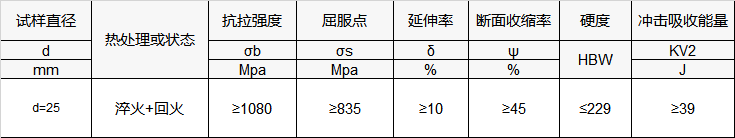

30CrMnSiA 機(jī)械性能
熱處理：
①熱處理溫度允許調(diào)整范圍：淬火±15°C，低溫回火±20°C，高溫回火±50°C
②表中所列力學(xué)性能適用于截面尺寸不大于80mm的鋼材。尺寸大于80至100mm的鋼材，允許其斷后延長率、斷面收縮率及沖擊吸收能量較表中的規(guī)定分別降低1%（絕對(duì)值）、5%（絕對(duì)值）及5%；尺寸大于100至150mm的鋼材，允許其斷后延長率、斷面收縮率及沖擊吸收能量較表中的規(guī)定分別降低2%（絕對(duì)值）、10%（絕對(duì)值）及10%；尺寸大于150至250mm的鋼材，允許其斷后延長率、斷面收縮率及沖擊吸收能量較表中的規(guī)定分別降低3%（絕對(duì)值）、15%（絕對(duì)值）及15%；
③ 硼鋼在淬火前可先經(jīng)正火，正火溫度應(yīng)不高于其淬火溫度，鉻錳鈦鋼第一次淬火可用正火代替
④ 拉伸試驗(yàn)時(shí)試樣鋼上不能發(fā)現(xiàn)屈服，無法測(cè)定屈服點(diǎn)σs情況下，可以測(cè)規(guī)定殘余伸長應(yīng)力στ0.2
⑤表中硬度為鋼材退火或高溫回火供應(yīng)狀態(tài)布氏硬度HB10/3000的值

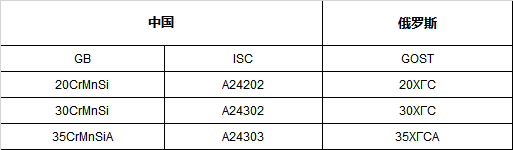

近似對(duì)照表 合金結(jié)構(gòu)鋼
